Vor Kurzem haben wir neue Version Stimulsoft Reports and Dashboards 2022.4 veröffentlicht, in der wir die neuen Wege zur Datenvisualisierung – 3D Gruppierte Säulen implementiert haben. In diesem Artikel erzählen wir darüber ausführlich.
Also, wir haben folgende Diagrammtypen – 3D Gruppierte Säulen (3D Clustered Column), 3D Gestapelte Säulen (3D Stacked Column) und 3D Gestapelte Säulen (100%) (3D Full-stacked Column) hinzugefügt. Im Sinne der Datenanalyse, unterscheiden sich 3D-Diagramme von 2D-Diagrammen nicht. Der Unterschied besteht in Weise der Visualisierung vom graphischen Element des Diagramms.
Für die Verwendung von 3D-Diagrammen in den Dashboards muss man das Element Diagramm auf Dashboard platzieren. Danach muss man im Element-Editor die Datenspalten für die Felder des Wertes und des Argumentes angeben und erforderlichen Typen des 3D-Diagramms aus der Kategorie Gruppierte Säulen auswählen.
In Dashboards befindet sich der Parameter für Festlegen der Form graphisches Elementes im Element-Editor auf der Leiste Mehr Optionen (More Options).Bemerkung!
Man kann nicht die Form des Diagramms ändern, wenn Sie die Daten manuell eingeben.
Standardmäßg, die Eigenschaft Nebeinander ist auf Falsch (False) gestellt. Graphische Elemente für jedes Argument des Diagramms sind nacheinander, tatsächlich auf Z-Achse angeordnet. Wenn Sie die Eigenschaft Nebeneinander auf Wahr (True) stellen, werden graphische Elemente für jedes Argument neben, sowie in 2D-Diagrammen, angeordnet werden.
Die 3D-Diagramme nicht nur ermöglichen die Daten im Raum anzuzeigen, sondern auch öffnen neue Möglichkeiten: die Verwendung von verschiedenen Formen für Zeichnen, die Anordnung von Argumenten-Werten usw. Diese Möglichkeiten erlauben die Benutzer-Berichte und Dashboards wesentlich zu diversifizieren.
Wir haben eine Videostunde über Verwendung von 3D-Diagrammen im Bericht vorbereitet.
Also, wir haben folgende Diagrammtypen – 3D Gruppierte Säulen (3D Clustered Column), 3D Gestapelte Säulen (3D Stacked Column) und 3D Gestapelte Säulen (100%) (3D Full-stacked Column) hinzugefügt. Im Sinne der Datenanalyse, unterscheiden sich 3D-Diagramme von 2D-Diagrammen nicht. Der Unterschied besteht in Weise der Visualisierung vom graphischen Element des Diagramms.
Welche Softwares enthalten 3D-Diagramme?
3D-Diagramme wurden in Berichte und Dashboards in allen Softwares, ausschließlich Reports.JAVA hinzugefügt. Alle Diagramme befinden sich in der Kategorie Gruppierte Säulen (Clustered Columns) in der Liste der Komponenten- oder Elemente-Typen Diagramm (Chart).Wie kann ich 3D Gruppierte Säulen in den Bericht oder Dashboard hinzufügen?

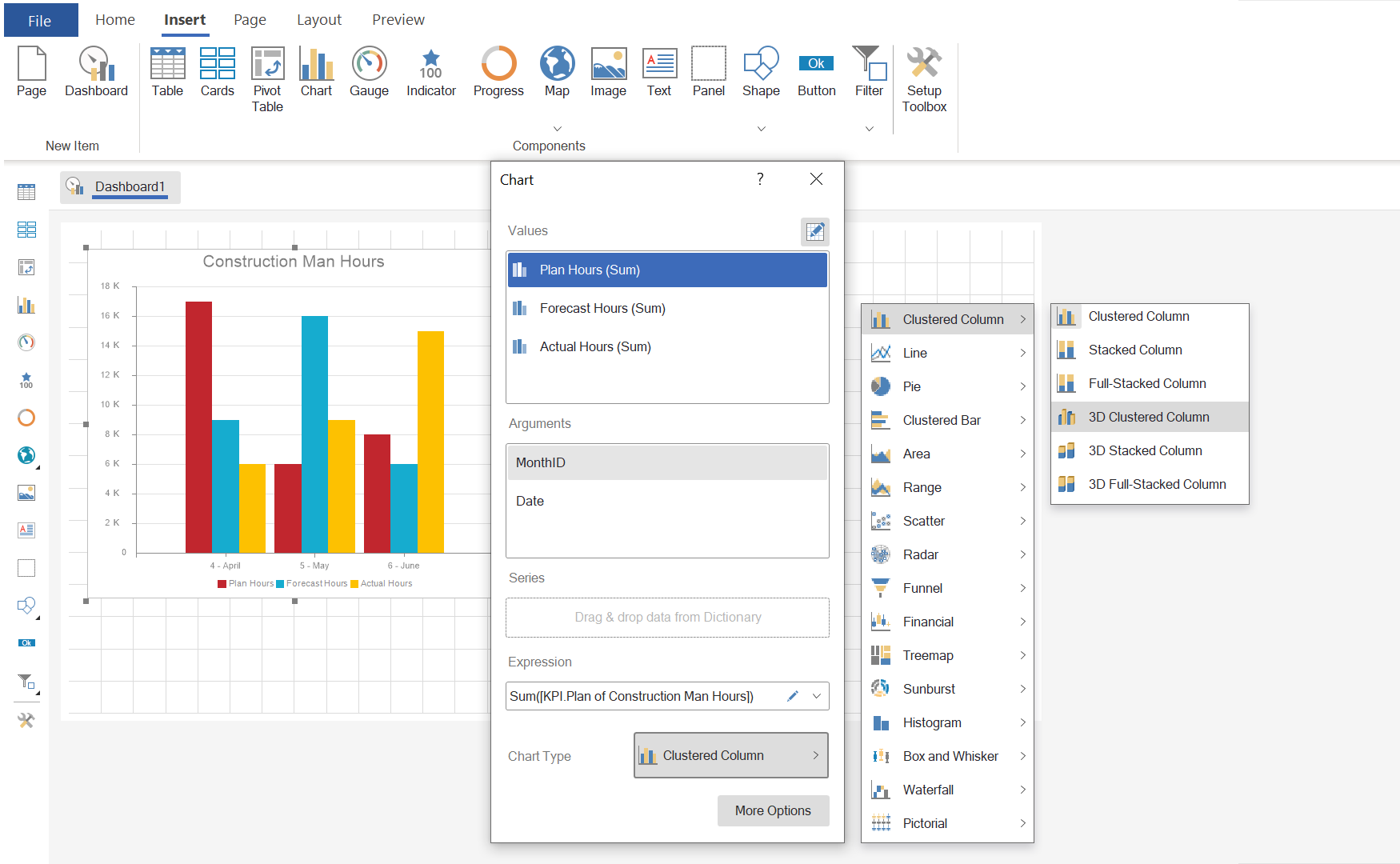

Sie können jedes 3D-Diagramm in Bericht oder Dashboard auf die gleiche Weise wie bei jedem anderen Typen von Diagrammen hinzufügen. Bei der Bearbeitung oder Erstellen vom Bericht wählen Sie erforderlichen Typen des Diagramms aus der Kategorie Gruppierte Säulen auf der Registerkarte Einfügen (Insert) oder Toolbox im Berichtsdesigner aus, und dann wird die Komponente in der Berichtsvorlage platziert. Danach muss man die Datenspalten der Werte und Argumente der Reihe angeben. Die Anzahl von Reihen in 3D-Diagrammen ist überhaupt nicht beschränkt.Für die Verwendung von 3D-Diagrammen in den Dashboards muss man das Element Diagramm auf Dashboard platzieren. Danach muss man im Element-Editor die Datenspalten für die Felder des Wertes und des Argumentes angeben und erforderlichen Typen des 3D-Diagramms aus der Kategorie Gruppierte Säulen auswählen.
Typen der graphischen Elemente
Bei der Verwendung von 3D-Diagrammen in Berichten und Dashboards kann man verschiedene Formen für Zeichnen graphischer Elemente der Reihe des Diagramms auswählen. Folgende Formen sind verfügbar – Viereck (Box), Pyramide (Pyramid) und Teilpyramide (Partial Pyramid). Dabei können verschiedene Reihen des Diagramms als verschiedene Formen dargestellt werden. Um die Form graphisches Elementes in Berichten zu ändern, muss man im Komponenten-Editor die Reihe auswählen und den Wert der Eigenschaft Säulenform auf der Eigenschaften-Leiste ändern.In Dashboards befindet sich der Parameter für Festlegen der Form graphisches Elementes im Element-Editor auf der Leiste Mehr Optionen (More Options).Bemerkung!
Man kann nicht die Form des Diagramms ändern, wenn Sie die Daten manuell eingeben.
Nebeneinander
Bei der Verwendung von 3D-Diagrammen kann man die Anordnung der graphischen Elemente der Werte für Argument auf X-Achse oder im Raum, d.h. auf Y-Achse ändern. Der Modus der Anordnung der graphischen Elemente hängt von dem Wert der Eigenschaft Nebeneinander (Side-by-Side) ab. Die Eigenschaft der Komponente in Berichten und des Elementes in Dashboards befindet sich in der Gruppe Fläche (Area) auf der Eigenschaften-Leiste. Auch in Berichten beim erweiterten Editor kann man die Registerkarte Fläche öffnen und diese Eigenschaft ändern.Standardmäßg, die Eigenschaft Nebeinander ist auf Falsch (False) gestellt. Graphische Elemente für jedes Argument des Diagramms sind nacheinander, tatsächlich auf Z-Achse angeordnet. Wenn Sie die Eigenschaft Nebeneinander auf Wahr (True) stellen, werden graphische Elemente für jedes Argument neben, sowie in 2D-Diagrammen, angeordnet werden.
Die 3D-Diagramme nicht nur ermöglichen die Daten im Raum anzuzeigen, sondern auch öffnen neue Möglichkeiten: die Verwendung von verschiedenen Formen für Zeichnen, die Anordnung von Argumenten-Werten usw. Diese Möglichkeiten erlauben die Benutzer-Berichte und Dashboards wesentlich zu diversifizieren.
Wir haben eine Videostunde über Verwendung von 3D-Diagrammen im Bericht vorbereitet.
Wenn Sie noch Fragen haben, kontaktieren Sie uns.
